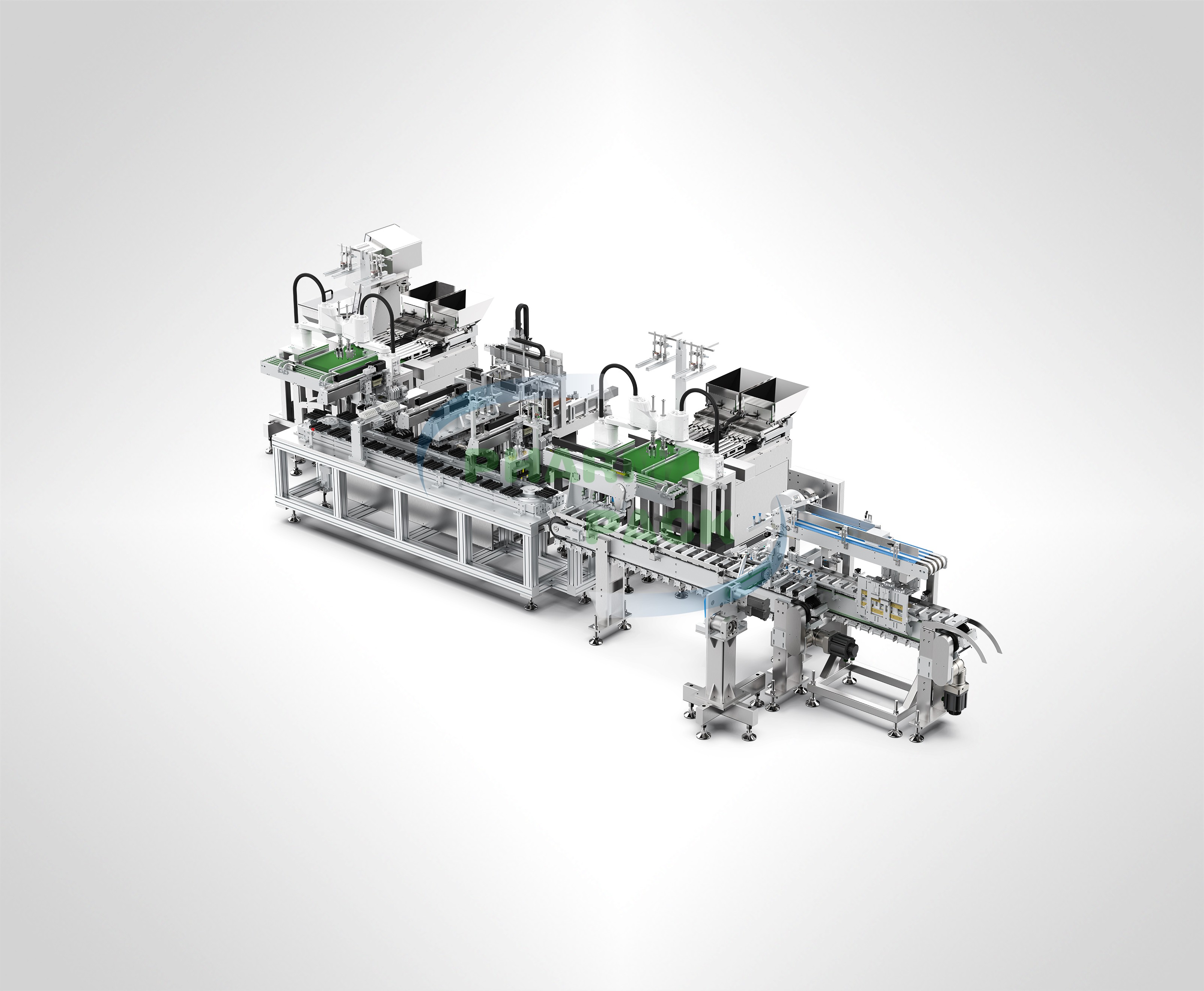

Машина для упаковки диагностических тест-кассет

Эта машина предназначена для сборки диагностической тест-кассеты и автоматического помещения кассеты и влагопоглотителя в пакет. Эта машина состоит из нескольких станций:

1. Станция сортировки нижней крышки кассеты.

Эта станция предназначена для сортировки нижних крышек тест-кассет. Она снабжена фотоэлементами для проверки положения и направления крышек. Перевернувшуюся крышку автоматически поднесут к поворотному устройству, чтобы повернуть ее в нужное положение. Если крышка находится в обратном положении (задняя часть впереди), она будет подсосана вакуумным пневмоцилиндром и повернута в правильном направлении. Крышка в правильном положении будет доставлена на конвейер двумя роботами и передана на станцию укладки диагностической тест-полоски.

2. Станция нарезки диагностических тест-полосок и двухполосной укладки.

Диагностическая тест-полоска отрезается от длинной полоски  (длиной около 25 мм). Длинные полоски укладываются одна за другой и готовы к разрезанию на небольшие диагностические тест-полоски. Камера обнаруживает тест-полоску после отрезания и отслеживает ее качество. Дефектные тест-полоски отбраковываются. Годные диагностические тест-полоски поднимаются и доставляются на станцию укладки.

3. Станция сортировки верхних крышек тест-кассет.

Эта станция предназначена для сортировки верхних крышек тест-кассет. Она снабжена фотоэлементами для проверки положения и направления крышек. Перевернувшуюся крышку автоматически поднесут к поворотному устройству, чтобы повернуть ее в нужное положение. Если крышка находится в обратном положении (задняя часть впереди), она будет подсосана вакуумным пневмоцилиндром и повернута в правильном направлении. Крышка в правильном положении подается на конвейер и на станцию сборки тест-кассет.

4. Станция сборки кассет.

На этой станции верхняя крышка устанавливается на нижнюю с диагностической тест-полоской, затем прижимается таким образом, чтобы обеспечить плотное закрытие кассеты.

5. Станция транспортировки кассет.

Готовая кассета будет подхвачена и помещена на ковшовый конвейер. В каждый отсек контейнера помещается по одной кассете, которые затем перемещаются на станцию вставки влагопоглотителя и открытия пакетов.

6. Станция отрезания и укладки влагопоглотителя.

Влагопоглотитель поставляется в рулонах. На этой станции он разрезается на части, а затем укладывается на ковшовый конвейер, на каждый отсек конвейера по одному пакетику влагопоглотителя.

7. Станция открытия пакетов

Пакет всасывается в бункер при помощи поворотного рычага и помещается на ковшовый конвейер (для кассет и влагопоглотителей предназначены другие отсеки ковшового конвейера). Сначала задействуется пневмоцилиндр для подсасывания поверхности пакета, а затем при помощи двух механических пальцев пакет открывается. Это помогает сэкономить пространство и облегчить вставку кассеты и влагопоглотителя.

8. Станция вставки тест-кассет и влагопоглотителя

Данная станция оснащена 4-мя толкателями для вставки кассеты и влагопоглотителя в пакет. Ичпользование 4-х толкателей помогает увеличить скорость машины.

9. Станция запечатывания пакетов.

Пакет запечатывается ромбовидным швом при помощи термосварки. Это обеспечивает хорошее качество запечатывания и красивый внешний вид упаковки.

Преимущества

1. Высокая скорость

A. Четырехполосный конвейер

B. Функция обнаружения при помощи двойной камеры, нижняя крышка устанавливается при помощи двойного робота.

C. Двойная станция укладки диагностических полосок

D. Функция обнаружения при помощи двойной камеры, верхняя крышка устанавливается при помощи двойного робота.

Каждая станция легко интегрируется через систему сервоуправления, что исключает ненужные задержки в выполнении каждого технологического действия и повышает скорость и стабильность работы оборудования. Максимальная скорость может достигать 5000 упаковок/час.

2. Хорошая стабильность

Отрезанные от рулона диагностические полоски проверяются камерой, дефектные отбраковываются. Годные поднимаются на конвейер индивидуально и доставляются на станцию укладки. Двухполосная конструкция станции укладки помогает повысить скорость работы машины.

3.  Система управления

Инновационный контроллер движения используется для замены традиционного ПЛК и обеспечивает высокую точность позиционирования и более стабильное управление. В то же время применяется протокол шины EtherCAT, который обеспечивает защиту от помех, высокую скорость передачи. Этот протокол - аккуратный, красивый и простой в использовании, а работа машины  - удобна и интуитивно понятна.

4. Инновационная конструкция термосваривания.

Конструкция запечатывания и механизм выравнивания пакета имеют переплетающуюся вертикально-поперечную зернистую структуру, что позволяет обеспечить эффективность запечатывания и ровный внешний вид шва.

5. Инновационная станция открывания и проталкивания в пакет.

Пакет открывается при помощи станции подсасывания сверху и снизу. Это позволяет оставить больше места для проталкивания набора для тестирования на антитела в пакет и обспечить правильную и быструю укладку.

6. Эргономичный дизайн

Внешняя рама машины - это солидная и красивая алюминиевая конструкция.  Машина удобна в эксплуатации и обслуживании.
