ПРИНЦИП РАБОТЫ

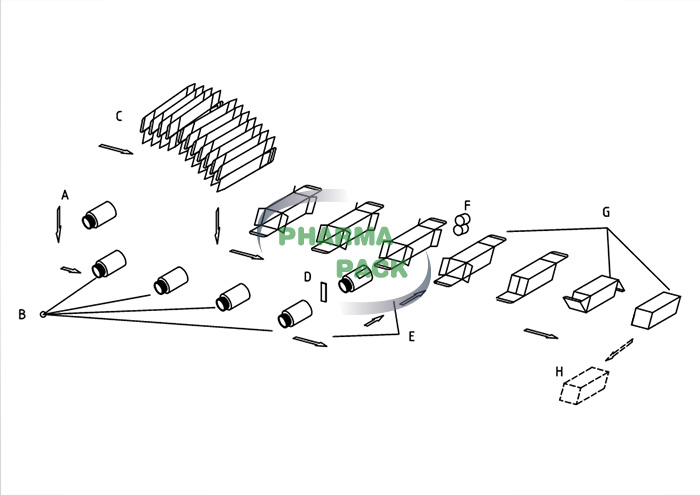

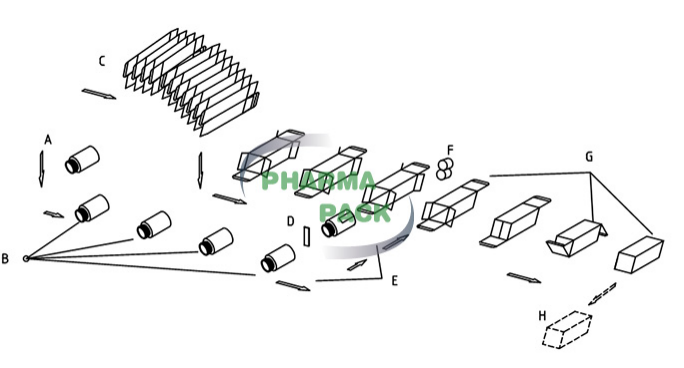

1. Продукт A помещается на подающий конвейер B вручную или автоматически. После обнаружения продукта, датчик поступления продукта на конвейере отправит сигнал для подсасывания коробки из бункера C и подачи на конвейер. Коробка раскрывается при передаче вниз.

2. Коробка подается на станцию, в то время как буклет транспортируется к точке вставки D. Буклет будет вставлен в коробку вместе с продуктом. Затем, при прохождении станции F, на клапан будет насенена печать.

3. Коробка с вложенным продуктом и буклетом будет передана в зубчатый конвейер. Клапаны коробки закрываются во время прохождения станции G.

4. В конце картонажной машины расположена станция отбраковки H. Она позволяет обнаружить и отбраковать дефектные изделия.

Технические особенности

1. Кострукция  емкости позволяют фиксировать приводные и вспомогательные части внутри емкости, что эффективно предотвращает попадание бумажной стружки и сырья в приводной механизм. Это обеспечивает требования по гигиене и безопасности, а также простоту обслуживания.

2.На подающем продукт конвейере и подающем коробки конвейере используется синхронизирующий полиуретановый конвейер (с металлической резьбой) для транспортировки продукта и коробки. Это обеспечивает низкий уровень шума и стабильную работу.

3. Система всасывания и предварительного открытия картонной коробки использует уникальный серводвигатель, легко регулируемый по вертикали и уровню.

4. Стация вставки оснащена двойным серводвигателем, который осуществляет перемещение по вертикали и горизонтали. Эта конструкционная особенность обеспечивает высокую скорость и стабильность в эксплуатации.

5. На станции вставки используется специальный соединительный стержень для выполнения движения по кривой (похожей на эллипс), что позволяет закрыть клапана коробки.

6. Подача флакона, подача коробки, подсасывание коробки, закрытие клапанов коробки, нанесение печати, подача коробки и т. д. приводятся в движение одним и тем же двигателем. Используются цепь и синхронизирующий ремень, механизм синхронизации. Это позволяет обеспечить простоту в эксплуатации.

7． Механизм регулировки с цифровым индикатором позволяет легко переходить на новый формат.

8． Подающий конвейер, ленты подачи картонных коробок и транспортировки дна коробки, а также  все устройства для заправки клапанов коробки и т. д. легко чистить и обслуживать.

9. Главный двигатель с функцией защиты от перегрузки обеспечивает безопасность работы оборудования.

10.Машина снабжена толчковым режимом вручную и с помощью электропривода, что упрощает эксплуатацию.

11． Машина оснащена системой проверки продукции и функцией обнаружения отсутствия флакона, картонной коробки, буклета.

12．Используемые на машине ПЛК и ЧМИ просты и в изучении и в эксплуатации. Есть функция самообучения при устранении неполадок и отслеживание в режиме реального времени.
